Filtro de Red de 2300VA

La finalidad del filtro de red es eliminar el ruido presente en la red. Se trata de ruido procedente de máquinas industriales, neveras, lámparas fluorescentes y halógenas, ascensores,..., La mayoría de los equipos de Alta Fidelidad sólo usan niveles mínimos de filtrado, si es que usan alguno.

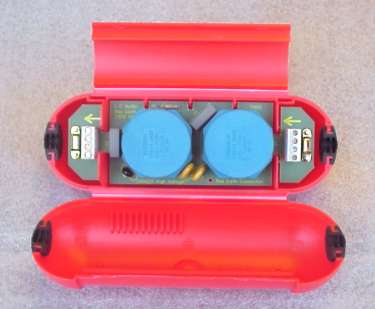

Las dimensiones de nuestro Filtro de Red son 18 cm x 6.5 cm

Muchos fabricantes de filtros tratan de convencer a sus clientes de que compren un filtro para cada aparato, cuando lo que en realidad se necesita son uno o dos, dependiendo del consumo de corriente de los aparatos. Le recomendamos usar un filtro para las fuentes de señal (conectadas a una base de enchufes), y otro para la amplificación. Con ello todo su equipo estará protegido contra las interferencias que puedan llegar a través de la red. El uso del NETFilter siempre supone un ligero incremento en la impedancia de la red, relacionado con el consumo de corriente de cada aparato. El efecto de esto es mínimo sobre los lectores de CD, preamplificadores, y otros componentes de bajo consumo. Tampoco es notable el efecto sobre los amplificadores en clase A, ya que su consumo es constante.

Diagrama del Circuito del NETFilter

Pero los amplificadores que trabajan en clase  A/B tienen un consumo variable, dependiendo en cada momento de la intensidad de la señal. Esto conlleva la posibilidad de que el NETFilter afecte a la reproducción de los graves, con la posibilidad de que los haga más débiles. Este problema se presenta más con los amplificadores baratos, que tienen una fuente de alimentación escasa. Ninguno de nuestros amplificadores tiene este problema, ya que la fuente más pequeña que usamos tiene una capacidad de 120,000 uF, bastante mayor que la de otros amplificadores de precio parecido. Si tiene un amplificador decente en clase A/B, le recomendamos que instale un NetFilter .

En cualquier caso, le recomendamos vivamente que proteja el resto de su sistema con un  NETFilter.

Construcción.

ADVERTENCIA: Este  kit maneja voltajes de 220-240V, que son potencialmente letales, de modo que asegúrese de que está capacitado, y de que trabaja con el debido cuidado.
El NETFilter es un kit completo; es decir , que ha de montar y soldar todos los componentes sobre la placa de circuito impreso. De todos modos, esto no es difícil. Todos los componentes son grandes, y fáciles de manipular, y no se usan componentes de superficie. Tampoco hay que perforar agujeros, y en la placa está marcada la posición de cada componente.

Conecte el cable de entrada de red a los terminales marcados “input”, y sujételo usando un fijador adecuado. Conecte el cable de salida a los terminales marcados “Output”. Observe que la flecha en el circuito impreso indica el cable activo (marrón o rojo), mientras que el neutro (azul o negro) se conecta en el terminal sin flecha. Así se asegura de que mantiene la fase correcta.

Si dispone de toma de tierra, puede conectarla al terminal “True Earth Connection”. De todos modos, es preferible no conectar el equipo a la toma de tierra general, ya que suele ser el punto más ruidoso de la red.  La mejor toma de tierra es una estaca metálica, clavada en el suelo .

La finalidad de este módulo es limitar la carga durante el encendido, al poner en marcha una etapa de potencia. Los transformadores, especialmente los toroidales, presentan corrientes de magnetización lo bastante altas como para fundir los fusibles, interruptores, e incluso las conexiones a red, con un uso frecuente. Otro efecto nocivo de la carga brusca en el encendido es que los condensadores electrolíticos necesitan un tiempo más largo antes de que el equipo suene en condiciones óptimas una vez encendido.
Todos estos problemas pueden obviarse con este módulo, de bajo coste, que contiene una resistencia térmica, un relé, y un circuito temporizador digital. Cuando se enciende el amplificador, el transformador es alimentado a través de una resistencia de potencia, de 330 Ohm. Tres segundos más tarde, la resistencia es cortocircuitada a través de un relé de 16 Amp, con contactos de aleación de Plata y Cadmio, que pueden soportar la elevada carga inductiva de  los transformadores grandes.
